Hệ thống mô phỏng mạng lưới điện thông minh Delorenzo
Giới thiệu chung:
- Hệ thống mô phỏng mạng lưới điện thông minh Delorenzo phát triển có thể được tổ chức thành tám hệ thống con, mỗi hệ thống bao gồm một số mô-đun. Bốn hệ thống con đầu tiên là mô phỏng các nguồn năng lượng; hệ thống con đầu tiên là nguồn cung cấp điện chính của lưới điện với một bộ cấp ba pha đại diện cho một nhà máy nhiệt điện.
- Ba hệ thống con khác tương ứng với các nguồn năng lượng tái tạo: gió, thủy điện và năng lượng mặt trời. Mô phỏng nhà máy điện gió được thực hiện với động cơ cảm ứng ba pha đóng vai trò là máy phát điện trong khi mô phỏng nhà máy thủy điện được thực hiện với máy đồng bộ ba pha, ngoài ra còn có mô đun rơle đồng bộ hóa máy phát để có thể kết nối với lưới điện. Cuối cùng, phần năng lượng mặt trời của hệ thống được tạo ra với một tấm pin mặt trời và bốn đèn có thể điều chỉnh độ sáng mô phỏng mặt trời, được kết nối với một mô-đun biến tần cho phép năng lượng được tạo ra được truyền vào lưới điện.
- Một hệ thống con thứ năm trong lưới điện thông minh bao gồm các mô-đun để bảo vệ lỗi; các mô-đun là một rơle quản lý bộ nạp đo các điện áp và dòng thời gian thực để phát hiện các lỗi trong lưới điện và bốn bộ ngắt mạch điện được điều khiển bởi mô-đun trước đó để ngắt kết nối các đường dây bị lỗi.
- Hệ thống con thứ sáu đề cập đến các mô-đun để đo lường; nó có ba đồng hồ đo nhu cầu điện áp xoay chiều tối đa, dòng điện, tần số, công suất hoạt động, công suất phản kháng, công suất biểu kiến, hệ số công suất và THD cho mỗi ba pha có sẵn trong lưới điện và hai đơn vị đo kỹ thuật số, bên cạnh việc đo giống như mô-đun trước đó còn có thể thực hiện các phép đo điện áp DC, dòng điện, công suất và năng lượng.
- Hệ thống con thứ bảy dành cho điều khiển hệ số công suất với 2 mô-đun, đầu tiên là pin tụ điện có thể chuyển đổi với bốn giá trị khác nhau của tụ điện và thứ hai là bộ điều khiển công suất phản kháng kích hoạt các tụ điện của mô-đun trước để điều chỉnh hệ số công suất
- Hệ thống con cuối cùng bao gồm các module thụ động; ba mô-đun với các loại tải khác nhau (điện dung, cảm ứng, điện trở) mô phỏng các tải trong nhà hoặc nhà máy và hai mô-đun có trở kháng mô phỏng các tổn thất được tạo ra trong các đường truyền, cụ thể là các đường có chiều dài 10 và 100 km.
- Phần mềm SCADA cung cấp cho việc thu thập và lưu trữ dữ liệu đến từ các công cụ đo lường và kiểm soát các bộ truyền động để quản lý thông minh trên toàn bộ hệ thống điện. Phần mềm SCADA cũng có thể được cung cấp theo yêu cầu trong phiên bản mở, để giáo viên có thể thực hiện dự án của riêng mình và chọn chế độ và quy trình để hiển thị các tham số và điều khiển bộ truyền động.

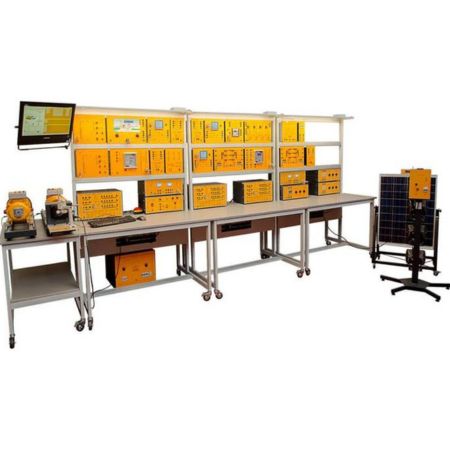

- Hệ thống được mô tả ở trên đại diện cho xây dựng cơ bản của phòng thí nghiệm của chúng tôi (DL SGWD).
- Tùy chọn, cũng có thể thêm một hệ thống tạo quy mô nhỏ năng lượng gió bổ sung, với một tuabin gió thực sự được kết nối với một mô-đun biến tần để có thể kết nối với lưới điện.
